产品配件

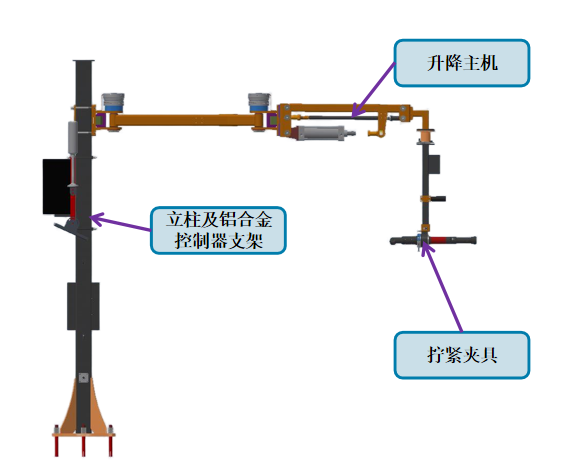

立柱及铝合金控制器支架：1套

多关节升降主机参数：1套

最大抗扭扭矩：根据需求设计；

服务半径：根据需求设计（建议值R=1800~2400mm ）；

工作行程：根据需求设计（建议值H=600mm~800） 。

拧紧夹具：适配拧紧工具

主机控制方式：平衡（气动）

系统工作压力： 0.4~06MPa

电气控制系统：1套

立柱式反力臂的系统配置围绕 “精度保障、场景适配、智能集成” 三大核心目标，通过模块化组件的灵活组合，满足从常规拧紧工具到重载精密设备的全场景扭矩标定需求，为汽车制造、航空航天、高端装备等领域提供稳定可靠的标定支撑体系。

一、核心结构组件配置

1. 主体支撑单元

• 高强度立柱：采用 60mm 直径的 45# 钢无缝圆管，经调质处理后抗弯强度≥600MPa，高度支持1500-3000mm 无极调节，通过手动旋钮或电动推杆实现快速升降，调节精度 ±0.5mm。

• 重型底座：铸铁材质，重量≥80kg，底部配备 4 组 M16 膨胀螺栓固定孔，与地面连接后可承受5000N・m 以上反作用力，确保标定过程中设备无位移。

• 水平调节脚：4 组 φ20mm 镀铬调节螺杆，配合水平仪可将底座水平度调整至 0.1mm/m 以内，为整体系统提供基准精度保障。

2. 连接与调节组件

• 万向节连接头：采用十字轴式万向节结构，支持360° 旋转 +±15° 角度补偿，适配不同型号拧紧工具的扭矩传感器接口，连接间隙≤0.02mm，确保扭矩传递无偏差。

• 伸缩臂组件：铝合金材质伸缩臂，长度调节范围500-1200mm，采用齿轮齿条传动，调节时的直线度误差≤0.2mm，满足不同标定工位的空间适配需求。

• 快换接口：集成 ISO 标准快换机构，可在 10 秒内完成拧紧工具的更换，接口处配备 O 型密封圈，防止灰尘、油污侵入影响连接精度。

•

•


二、功能模块配置

1. 精度保障模块

• 扭矩标定工装：根据目标拧紧工具的扭矩范围（如 0-50N・m、50-500N・m、500-5000N・m）定制化设计，工装硬度≥HRC55，表面粗糙度 Ra≤0.8μm，确保标定过程中扭矩无损耗传递。

• 水平与垂直度校准套件：包含数显水平仪（精度 0.01mm/m）、激光垂直度检测仪，可定期对反力臂的空间姿态进行校准，保障长期使用的精度稳定性。

2. 智能集成模块

• 数据采集单元：搭载 24 位高精度 AD 转换器，可实时采集扭矩传感器的电压信号（0-10V），采样频率≥1kHz，数据通过 RS485 或以太网接口上传至标定软件。

• 标定软件系统：支持扭矩 - 角度曲线绘制、标定报告自动生成、历史数据追溯功能，可与主流拧紧工具的控制系统（如 Atlas、Ingersoll Rand）实现协议对接，完成一键式自动标定。

• 安全联锁装置：配置急停按钮、光幕传感器，当操作人员进入标定危险区域或设备出现异常时，立即切断拧紧工具电源，确保作业安全。
